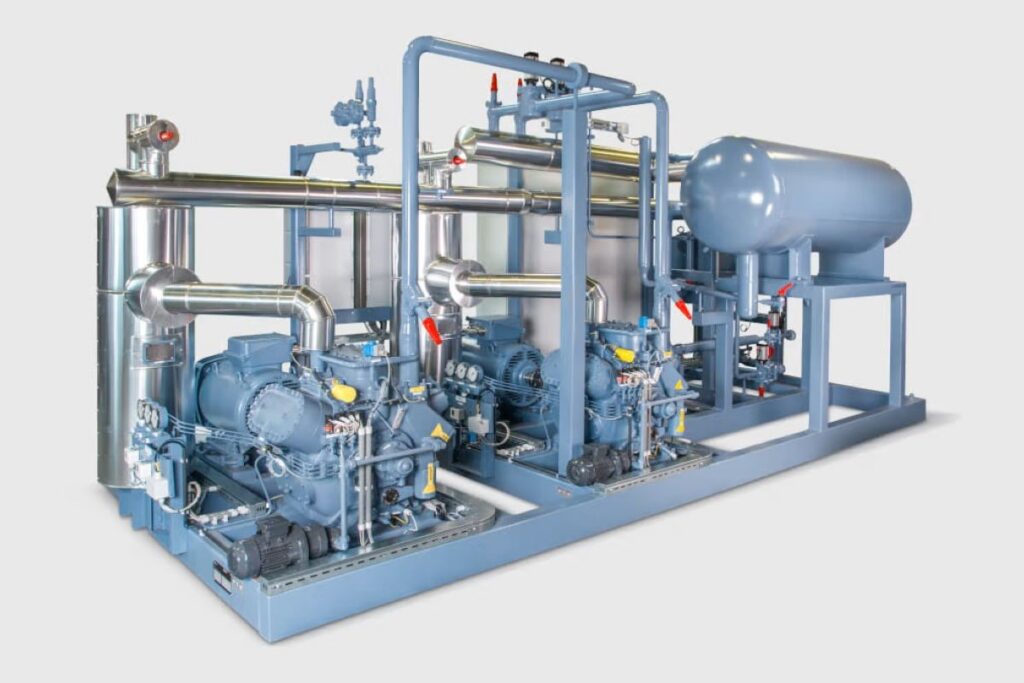

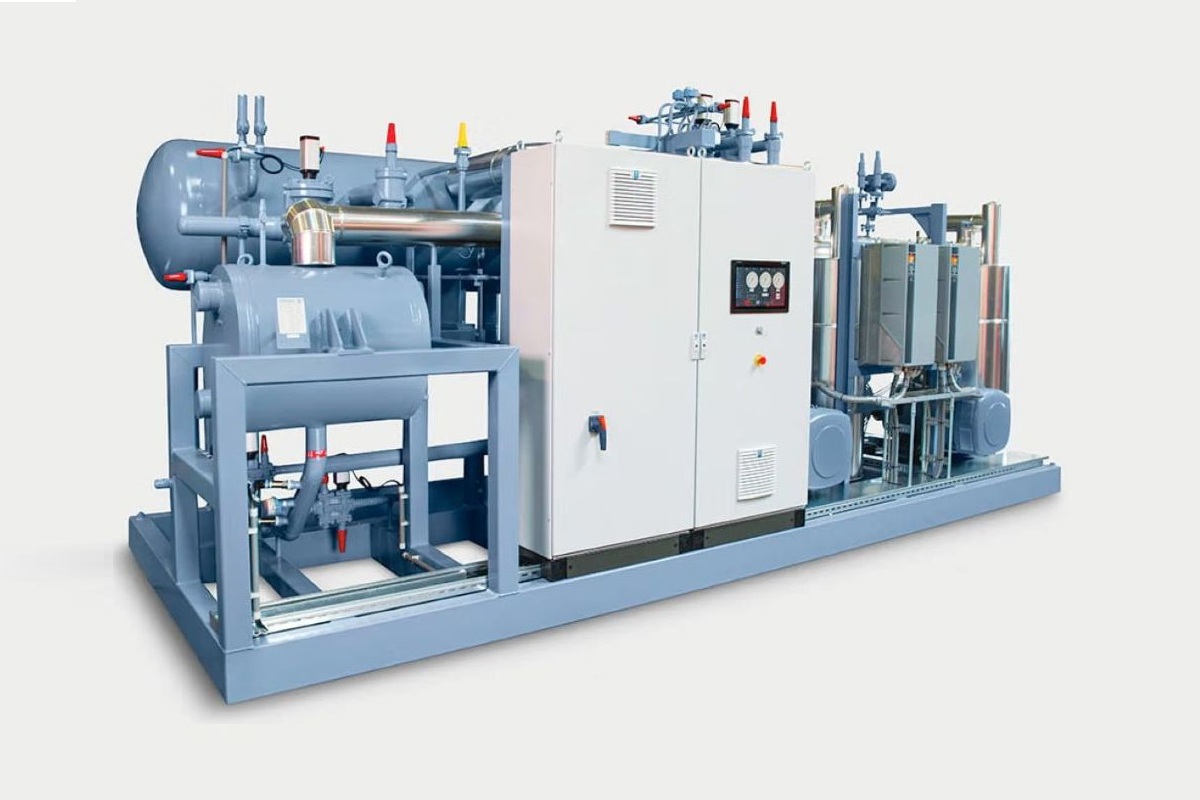

GEA açık tip ısı pompaları, amonyaklı soğutma tesislerinden ısı geri kazanımı için optimize edilmiştir. Soğutma tesisinden gelen sıcak gaz, açık bir gaz soğutma teknesinde soğutularak aşırı ısınma ve basınç düşmesi önlenir, böylece verimli, takviye edici ısı pompası işletimi için mükemmel koşullar sağlanır.
Isı pompası serisi, tek veya dubleks düzen GEA Grasso 5 HP (50 bar), GEA Grasso V HP (39 bar) veya GEA Grasso V XHP (63 bar) pistonlu kompresörleri ile donatılmıştır. Optimum verimlilik ve azaltılmış enerji maliyetleri için ısı taşıyıcı devrenin sıcaklık farkına bağlı olarak kızgın buhar soğutucu ve/veya yan soğutucu ile farklı konfigürasyonlarda seçilebilir. Kızgın buhar soğutucunun eklenmesi, V XHP kompresörü ile +95 °C’ye, 5 HP kompresörle +82 °C’ye, V HP kompresör teknolojisi ile +70 °C’ye kadar besleme sıcaklığı sağlar.
GEA açık tip ısı pompaları yaygın olarak +20 °C ile +40 °C arasında yoğuşan amonyaklı soğutma tesislerine eklenir. Isı pompası serisi, yağ taşımasını Milyon (ppm) başına 5 parçadan az seviyeye indiren oldukça verimli yağ separatörüne sahip olup, soğutma tesisi ile ısı pompası arasında yağ karışmalarını önlemeye yardımcı olur.
Önemli hususlar ve teknik özellikler
* Amonyak soğutma tesislerinden elde edilen ısı geri kazanımı
* Isıtma kapasitesi 300 kW – 3.500 kW *)
* +95 °C’ye kadar sıcak su temini
* 30 bar’a kadar basınç farkı (kompresörlerde)
* Doğal soğutucu akışkan – amonyak (R717)
* Maksimum tasarım basıncı 50 bar(a)
* Tek veya dubleks pistonlu kompresör düzeni
* Tamamen kaynaklanmış plaka ve kondansatör gövdesi
* AISI 316L, SMO 254 veya titanyum plaka malzemeli ısı eşanjörleri mevcuttur
* Farklı plaka malzemeleri mevcuttur (medya gereksinimlerine göre)
* Alt soğutucu ve buhar soğutucu opsiyonları
* Separasyon tankı (soğutma tesisi için ara ısı eşanjörü yoktur)
* En yüksek verimlilik, kısmi yükte bile
* VSD tahriki
*) Isı taşıyıcı +35/+65 °C, LP soğutma tesisi yoğuşması +35 °C
GEA RTSelect – ürün seçim ve konfigürasyon aracımız ile daha fazlasını öğrenin.
GEA açık tip ısı pompaları
| Tipi | Isı taşıyıcı (°C) | LP Yoğuş- ması (°C) 1) | Isıtma kapasitesi (kW) | COP 2) |
| giriş/çıkış | 1500 dak-1‘da | hat | ||
| 35 HP | +35/+65 +70/+80 | 35,0 35,0 | 320 266 | 8,38 4,78 |
| 45 HP | +35/+65 +70/+80 | 35,0 35,0 | 426 355 | 8,33 4,91 |
| 55 HP | +35/+65 +70/+80 | 35,0 35,0 | 533 444 | 8,45 4,87 |
| 65 HP | +35/+65 +70/+80 | 35,0 35,0 | 639 531 | 5,78 4,29 |
| 2x 45 HP | +35/+65 +70/+80 | 35,0 35,0 | 828 709 | 8,19 4,90 |
| 2x 55 HP | +35/+65 +70/+80 | 35,0 35,0 | 1036 887 | 8,19 4,89 |
| 2x 65 HP | +35/+65 +70/+80 | 35,0 35,0 | 1242 1063 | 8,22 4,93 |
| V300 HP | +35/+65 | 35,0 | 879 | 8,51 |
| V450 HP | +35/+65 | 35,0 | 1317 | 8,53 |
| V600 HP | +35/+65 | 35,0 | 1756 | 8,59 |
| 2x V450 HP | +35/+65 | 35,0 | 2634 | 8,56 |
| 2x V600 HP | +35/+65 | 35,0 | 3511 | 8,59 |
1) Düşük basınçlı amonyaklı soğutma sistemi yoğuşma sıcaklığı
2) COP (performans katsayısı) = ısıtma kapasitesi / net elektrik tüketimi
